Was ist eine Faserlaserschneidemaschine?

Eine Faser Laserschneidmaschine nutzt eine faseroptische Laserquelle, um einen fokussierten Strahl zu erzeugen, der Metall entlang einer CNC-programmierten Bahn schmilzt, verbrennt oder verdampft. Im Vergleich zu CO₂- oder Plasmasystemen bietet es eine schmalere Schnittfuge und einen höheren elektrischen Wirkungsgrad, was es zur Standardwahl für das Schneiden von Blechen in modernen Fertigungsbetrieben macht.
Die Maschine besteht aus fünf Funktionsteilen:

1. Faserlasergenerator – erzeugt den Strahl mithilfe einer dotierten optischen Faser anstelle von Gas oder Kristall, weshalb Faserlaser einen größeren Teil der zugeführten elektrischen Energie in nutzbare Schneidleistung umwandeln als ältere CO₂-Systeme.
2. Schneidkopf – bündelt den Strahl mithilfe einer Linse und mischt ihn mit einem Hilfsgas (Sauerstoff, Stickstoff oder Luft, je nach Material und gewünschten Oberflächenanforderungen).
3. CNC-Steuerung und Bewegungssystem – steuert den Verfahrweg des Portals oder des Strahlführers entsprechend der verschachtelten Schneidedatei.
4. Bett oder Wechseltisch – hält das Laken an seinem Platz; Konfigurationen mit einer einzigen Plattform und mit einem Wechseltisch (Palettenwechsler) sind die beiden gängigsten Ausführungen.
5. Kühlaggregat und Gehäuse – sorgen für die Wärmeableitung und halten bei Modellen mit geschlossener Kabine Abgase und reflektiertes Licht zurück.

Die Schnittkantenqualität dieser Maschinen – Rechtwinkligkeit, Schlacke, Streifenbildung – wird in der Regel anhand der Norm ISO 9013:2017 bewertet, der internationalen Norm für die Klassifizierung und geometrischen Toleranzen thermisch geschnittener Oberflächen. Die Erfüllung einer bestimmten Qualitätsklasse hängt von der jeweiligen Maschine, dem Material, der Dicke und der Gaseinstellung ab und sollte daher nicht allein anhand der Gerätekategorie angenommen werden.

Faserlaser im Vergleich zu CO₂- und Plasmaschneiden

Käufer, die sich mit dieser Kategorie beschäftigen, vergleichen in der Regel drei Schneidverfahren und bewerten den Faserlaser nicht isoliert.
Im Vergleich zum CO₂-Laserschneiden – der älteren Lasertechnologie, die es in der Blechbearbeitung weitgehend verdrängt hat – erfordert der Faserlaser keine Spiegelausrichtung, kommt zuverlässiger mit reflektierenden Metallen wie Aluminium und Messing zurecht und benötigt bei gleicher Leistungsklasse in der Regel weniger Platz. Der Nachteil ist, dass bei sehr dickem Kohlenstoffstahl (weit über die typischen Blechstärken hinaus) je nach konkreter Anwendung nach wie vor andere Verfahren vorteilhafter sein können.
Im Vergleich zum Plasmaschneiden sieht es anders aus. Plasma ist nach wie vor kostengünstiger in der Anschaffung und kann eine sinnvolle Wahl für das Schneiden dicker Bleche bei geringeren Investitionskosten sein. Der Faserlaser erzeugt eine schmalere Schnittfuge, eine glattere Schnittkante und engere Maßtoleranzen – was wichtig ist, wenn Teile ohne nachträgliche Kantenbearbeitung direkt zum Schweißen oder zur Montage weitergeleitet werden. Betriebe, denen die Präzisionsgrenzen des Plasmaschneidens nicht mehr ausreichen, insbesondere bei Teilen, die engere Toleranzen oder eine sauberere Kante für nachfolgende Prozesse erfordern, sind die häufigsten Kandidaten für eine Umrüstung.
Keiner der beiden Vergleiche ist absolut. Das richtige Verfahren hängt vom Material, dem Dickenbereich, der erforderlichen Kantenqualität und dem Produktionsvolumen ab – und nicht davon, welche Technologie neuer klingt.

Das Datenblatt lesen: Leistung, Geschwindigkeit und Arbeitsbereich

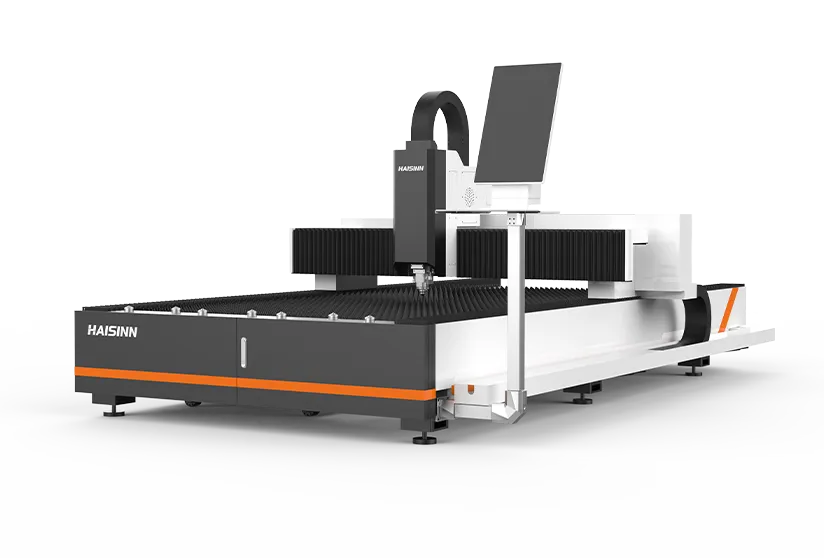

In den technischen Datenblättern dieser Kategorie sind in der Regel vier Zahlen aufgeführt, die tatsächlich darüber entscheiden, was eine Maschine leisten kann. Anhand der Daten von HAISINN HS-A – Kostengünstige Single-Platform-Serie als konkreten Bezugspunkt:

Ein paar Hinweise zur konkreten Verwendung dieser Zahlen:

1. Die Leistung legt die Obergrenze für die Materialdicke und die Schnittgeschwindigkeit fest, ist jedoch keine direkte Garantie für eine bestimmte maximale Dicke – diese hängt von der Gasart, der Düsenkonfiguration und der angestrebten Schnittqualität ab.
2. Die Geschwindigkeit ist ein unter idealen Bedingungen bei dünnem Material erreichter Höchstwert; der tatsächliche Durchsatz bei dickeren Blechen ist stets geringer.
3. Bei Werkstücken mit vielen kleinen Details und engen Ecken wirkt sich die Beschleunigung stärker auf die Zykluszeit aus als auf die Schnittgeschwindigkeit auf geraden Strecken. Eine Maschine mit hoher Höchstgeschwindigkeit, aber geringer Beschleunigung kann bei detailreichen Schachtelungen dennoch langsam sein.
4. Die Positioniergenauigkeit ist ein Maß für die Wiederholgenauigkeit, das sich von der Schnittkantenqualität unterscheidet. Es lohnt sich, den Anbieter zu bitten, beide Begriffe klar zu definieren, da sie in Werbetexten oft synonym verwendet werden.

Typische Anwendungsbereiche in der Metallbearbeitung

Faserlaserschneidmaschinen in diesem Leistungs- und Arbeitsbereich kommen in folgenden Bereichen zum Einsatz:

•  Blechbearbeitungsbetriebe, die Gehäuse, Halterungen und Strukturbauteile herstellen
• Automobil- und Maschinenhersteller, die Fahrwerks- und Rahmenteile zuschneiden
• Fertigungslinien für HLK-Anlagen und Haushaltsgeräte
• Stahlbauunternehmen, die vor dem Schweißen flache Bauteile zuschneiden

Der gemeinsame Nenner dieser Anwendungen ist nicht die Branche – sondern die Tatsache, dass das Bauteil zunächst als flaches Blech vorliegt und vor dem nächsten Produktionsschritt sauber und maßgenau zugeschnitten werden muss.

Häufiges Missverständnis: Mehr Kilowatt bedeutet immer schnelleres Schneiden

Eine häufige Annahme unter Erstkäufern ist, dass eine Maschine mit höherer Leistung bei allen Anwendungen einfach schneller arbeitet. In der Praxis hängt die Schnittgeschwindigkeit jedoch von der Kombination aus Leistung, Materialart, Materialstärke und Hilfsgas ab – nicht allein von der Leistung. Bei dünnen Blechen kann eine Maschine mit geringerer Leistung bereits an ihrer mechanischen Geschwindigkeitsgrenze arbeiten, sodass eine Erhöhung der Kilowattzahl den Zyklus nicht verkürzt. Die Leistungssteigerung zahlt sich vor allem bei dickeren Materialien aus, wo sie entweder einen Schnitt ermöglicht, den eine Maschine mit geringerer Leistung nicht sauber ausführen kann, oder die Bearbeitung derselben Dicke schneller als sonst ermöglicht. Käufer sollten die Leistung an ihren tatsächlichen Materialmix anpassen und nicht an den höchsten Wert im Datenblatt.

Qualitätskontrolle und Zertifizierung: Was Sie vor dem Kauf prüfen sollten

Die Steuerung der Fertigungsprozesse hat einen größeren Einfluss auf die Zuverlässigkeit der Maschinen, als den meisten Käufern vor ihrem ersten Ausfall bewusst ist. HAISINN gibt an, dass sein Produktionsprozess eine Eingangskontrolle (IQC), eine Prozesskontrolle (IPQC) und eine Ausgangskontrolle (OQC) sowie eine 72-stündige Einbrennphase und eine Kalibrierungstoleranz von bis zu ±0,03 mm für die betreffenden Geräte umfasst. Hierbei handelt es sich um vom Unternehmen veröffentlichte Prozessangaben; das konkrete Prüfverfahren und die Abnahmekriterien für einen bestimmten Auftrag sollten im Angebot bestätigt werden.
Zur Zertifizierung: Auf der Website von HAISINN werden Angaben zur CE- und FDA-Konformität auf Unternehmensebene gemacht, jedoch sind Zertifikatsnummern, ausstellende Stellen und der modellspezifische Geltungsbereich nicht öffentlich aufgeführt. Gehen Sie nicht davon aus, dass “das Unternehmen erwähnt, dass es CE-konform ist” gleichbedeutend ist mit “diese spezifische Konfiguration ist CE-zertifiziert” – fordern Sie die Konformitätserklärung oder den Prüfbericht für genau das Gerät an, für das Sie ein Angebot einholen, und zwar von jedem Anbieter, nicht nur von HAISINN.

Wie viel kostet eine Faserlaserschneidemaschine?

Die Preisgestaltung hängt von der jeweiligen Konfiguration ab. Ein formelles Angebot wird unter Berücksichtigung der erforderlichen Laserleistung, des Arbeitsbereichs, der Materialien, des Automatisierungsgrades, der Kernkomponenten, des Zielmarkts und des Leistungsumfangs erstellt. Zwei Maschinen mit derselben Nennleistung können sehr unterschiedliche Preise aufweisen, sobald die Tischgröße, der Automatisierungsgrad und die Marken der Komponenten berücksichtigt werden – weshalb ein Vergleich auf gleicher Basis und nicht anhand einer veröffentlichten Preisliste die einzige zuverlässige Möglichkeit darstellt, verschiedene Optionen zu vergleichen.

FAQ

Welche Materialstärke kann eine Faserlaserschneidemaschine schneiden?

Dies hängt eher von der Laserleistung, dem Material und der erforderlichen Kantenqualität ab als von einem einzigen festen Wert. Maschinen mit höherer Kilowattleistung erweitern den praktischen Dickenbereich, doch der genaue Höchstwert für ein bestimmtes Qualitätsniveau sollte sich aus einem materialspezifischen Schneidetest ergeben und nicht allein aus einem Datenblatt.

 Ist das Faserlaserschneiden besser als das Plasmaschneiden?

Keine der beiden Technologien ist grundsätzlich besser. Der Faserlaser sorgt für eine schmalere Schnittfuge, glattere Kanten und engere Toleranzen; das Plasmaschneiden ist in der Anschaffung kostengünstiger und eignet sich für dickwandige Bleche sowie für Arbeiten mit geringeren Präzisionsanforderungen. Die richtige Wahl hängt von den Toleranzanforderungen der Bauteile und dem Produktionsvolumen ab.

Was ist der Unterschied zwischen einem Laserschneider mit einer einzigen Plattform und einem Laserschneider mit Wechselplatte?

 Eine Maschine mit einer einzigen Plattform verfügt über ein feststehendes Bett, sodass das Be- und Entladen den Schneidezyklus unterbricht. Eine Maschine mit Wechseltisch (Palettenwechsler) tauscht eine beladene Palette aus, während die vorherige noch schneidet, was die Leerlaufzeiten bei der Bearbeitung größerer Stückzahlen reduziert.

 Brauche ich Stickstoff, Sauerstoff oder Luft als Hilfsgas?

 Das hängt vom Material und den Anforderungen an die Oberflächenbeschaffenheit ab – Sauerstoff beschleunigt das Schneiden von Kohlenstoffstahl, hinterlässt jedoch eine oxidierte Schnittkante; Stickstoff sorgt bei Edelstahl und Aluminium für eine saubere, oxidfreie Schnittkante, ist jedoch mit höheren Gaskosten verbunden; Druckluft ist bei bestimmten Material- und Dickenkombinationen eine kostengünstigere Alternative.

Inwiefern unterscheidet sich die Positioniergenauigkeit der Maschine von der Schnittqualität?

Die Positioniergenauigkeit beschreibt, wie präzise die Maschine zu einer programmierten Koordinate zurückkehrt und diese wiederholt. Die Schnittqualität – Rechtwinkligkeit, Zunder, Kantenrauheit – ist ein eigenständiges Ergebnis, das von Leistung, Drehzahl, Gas und Fokus beeinflusst wird und im Allgemeinen eher anhand einer Norm wie ISO 9013:2017 als anhand der Positionierungsspezifikation bewertet wird.
