Leitfaden für den Kauf von Laser-Rohrschneidern: Durchmesser, Länge und Leistungsbereiche

Das Missverständnis bezüglich des Durchmesserbereichs

Käufer, die sich nach einem Laserschneidgerät für Rohre umsehen, neigen dazu, sich zunächst auf die Kilowattzahl zu konzentrieren und die Leistung als den einzigen Wert zu betrachten, der eine leistungsfähige Maschine von einer unterdimensionierten unterscheidet. Dieser Ansatz funktioniert beim Schneiden von Blechen recht gut, da sich Dicke und Leistung dort relativ vorhersehbar zueinander verhalten. Bei der Rohrbearbeitung verhält es sich jedoch anders.
Eine Maschine, die für einen breiten Leistungsbereich ausgelegt ist, kann dennoch eine Fehlinvestition sein, wenn ihr Spannfutter und ihre Aufspannvorrichtung nicht für runde oder quadratische Werkstücke mit kleinem Durchmesser ausgelegt sind. Umgekehrt kann eine Maschine mit geringerer Leistung, die speziell für einen engen Durchmesserbereich – beispielsweise Ø 10–60 mm – ausgelegt ist, bei dünnwandigen Präzisionsteilen einen leistungsstärkeren Universal-Rohrlaser übertreffen, da die Aufspannung, die Drehgenauigkeit und die Spannkraft genau auf diese Größenklasse abgestimmt sind und nicht über einen breiteren Bereich gestreckt werden. Ein Sonderfall, der besonders hervorzuheben ist: Käufer, die einen engen Bereich kleiner Rund- oder Vierkantrohre (Halterungen, Möbelrahmen, Geländerkomponenten) schneiden, sind oft mit einer Maschine besser bedient, die auf diesen spezifischen Bereich ausgelegt ist, als mit dem Gerät mit der höchsten Leistung im Datenblatt. Der Durchmesser- und Längenbereich sollte das erste Auswahlkriterium sein; die Leistung ist das zweite.

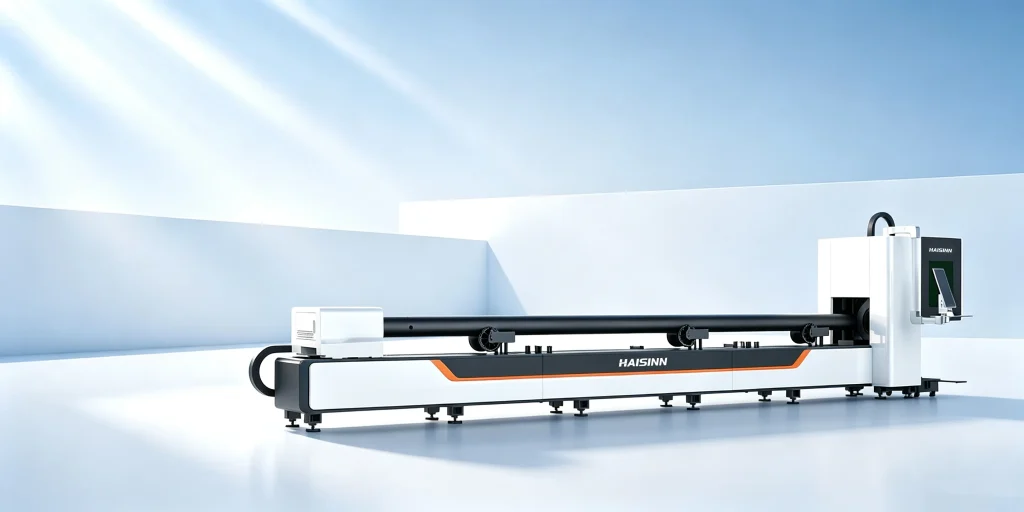

A Laser-Rohrschneider Die Dimensionierung erfolgt in erster Linie anhand von drei Zahlen: Durchmesserbereich der Rundrohre, maximale Rohrohrlänge und Laserleistung. Vergleichen Sie diese zunächst mit Ihrem tatsächlichen Teilespektrum – Automatisierung und Schnittgeschwindigkeit sind erst dann sinnvoll, wenn der Durchmesser- und Längenbereich feststeht.

Vergleich der Produktpalette an Rohrlaserschneidemaschinen

Das Rohrschneidesortiment von HAISINN umfasst fünf Modellfamilien, die jeweils auf eine bestimmte Kombination aus Rohrdurchmesser, Länge und Beschickungsart ausgelegt sind. Die veröffentlichten Parameter sind je nach Modellreihe unterschiedlich vollständig – wenn ein Wert in den geprüften öffentlichen Modelltabellen nicht bestätigt ist, wird er als “noch zu bestätigen” gekennzeichnet und nicht geschätzt.

HS-Q: Schnittparameter für Rohre mit kleinem Durchmesser

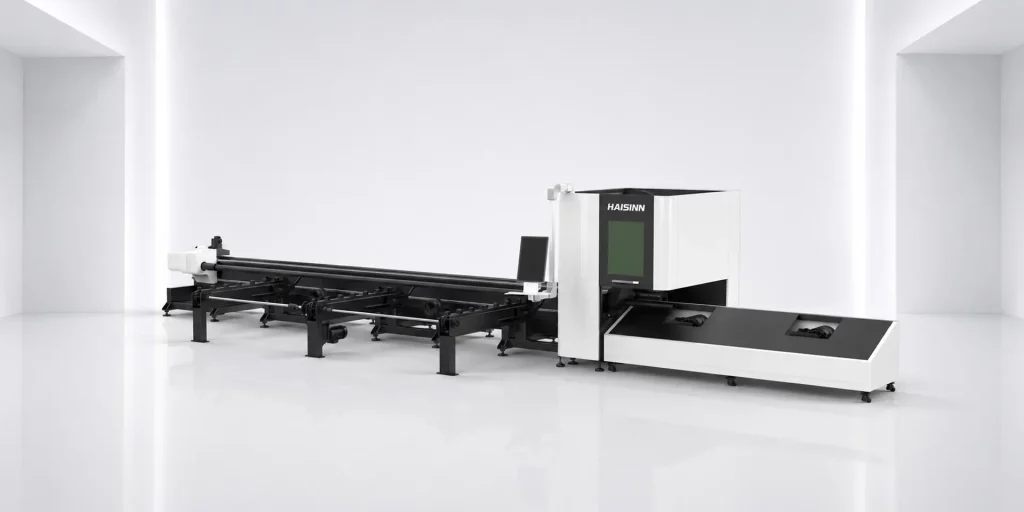

Die HS-Q-Laserschneidmaschine für Rohre mit kleinem Durchmesser ist für runde und eckige Rohrverläufe ausgelegt, die deutlich unterhalb der bei anderen HAISINN-Rohrmodellen üblichen Deckenhöhe von 350 mm liegen.
Durchmesser des Rundrohrs: ca. Ø 10–60 mm.
Abmessungen des Vierkantrohrs: etwa 10–60 mm pro Seite.

Maximale Rohrohrlänge: bis zu 6.500 mm.

Laserleistung: auf der überprüften öffentlichen Kategorieseite nicht eindeutig angegeben. Wenn die Ausbringungsrate bei kleinem Durchmesser oder die Zykluszeit für Sie ein Kaufkriterium sind, sollten Sie diese Zahl direkt erfragen, anstatt sie aus einem vergleichbaren Modell der HS-Serie abzuleiten – denn die Leistungsbereiche lassen sich nicht ohne Weiteres auf Rohrmodelle übertragen, die auf unterschiedlichen Durchmesserklassen basieren.
Zum besseren Verständnis: Aufgrund dieses engeren Spektrums an Durchmessern und Längen gehört die HS-Q zu einer anderen Kategorie als die Modelle HS-T oder HS-TA, die beide für Rohrgrößen bis etwa 350 mm und Längen bis zu 12.000 mm ausgelegt sind. Ein Betrieb, der sowohl lange Konstruktionsrohre als auch kleine Präzisionswerkstücke bearbeitet, benötigt wahrscheinlich zwei Maschinen und nicht nur eine flexible Einheit – denn der Anwendungsbereich der HS-Q reicht nicht aus, um beide Bereiche abzudecken.

Checkliste vor dem Kauf

1. Geben Sie Ihren tatsächlichen Rohrgrößenbereich an, nicht die größte Größe, die Sie vielleicht eines Tages zuschneiden werden. Vergleichen Sie diesen zunächst mit den obenstehenden Durchmesserspalten, bevor Sie weitere Vergleiche anstellen.
2. Vergleichen Sie die Rohrohrlänge mit Ihrer Materialbeschaffungskette. Eine Maschine mit einer Kapazität von 12.000 mm, die für 6-Meter-Rohre angeschafft wurde, verursacht Kosten für ungenutzte Verfahrwege.
3. Fordern Sie die Angabe zur Laserleistung schriftlich an, wenn diese für ein Modell nicht öffentlich aufgeführt ist – dies gilt für die Modelle HS-M und HS-Q gemäß den aktuell veröffentlichten Tabellen.
4. Fragen Sie nach, ob die Beladung manuell, halbautomatisch oder automatisch erfolgt und ob dies mit Ihrer Personalaufteilung und Ihrer Schichtstruktur vereinbar ist.
5. Ermitteln Sie die Positioniergenauigkeit und den Spannfuttertyp für Ihre spezifische Rohrwandstärke, da dünnwandige Rohre mit kleinem Durchmesser empfindlicher auf Verformungen durch die Spannung reagieren als schwerere Konstruktionsrohre.
6. Fordern Sie ein schriftliches Angebot an, das auf Ihr Material, Ihren Durchmesserbereich, Ihre Länge und Ihren Automatisierungsgrad zugeschnitten ist — HAISINN, wie die meisten Hersteller in dieser Kategorie, legt die Preise projektbezogen fest, anstatt eine feste Preisliste zu veröffentlichen, sodass ein allgemeiner “ab”-Preis für einen Vergleich nicht aussagekräftig ist.
7. Fragen Sie nach, anhand welcher Sicherheitsstandards die jeweilige Konfiguration dokumentiert ist, und verlangen Sie die entsprechenden Unterlagen, anstatt sich mit einer allgemeinen Konformitätserklärung zufrieden zu geben.

FAQ

Welchen Durchmesserbereich deckt ein Laserschneidgerät für Rohre mit kleinem Durchmesser in der Regel ab?

Beim Modell HS-Q von HAISINN liegt der angegebene Bereich bei Rundrohren bei ca. Ø 10–60 mm und bei Vierkantrohren bei 10–60 mm – ein engerer Bereich als bei Allzweck-Rohrlasern, die üblicherweise Rohre bis zu einer Größe von etwa 350 mm bearbeiten können.

 Wie lang darf ein Schlauch sein, den diese Maschinen in einem Durchgang verarbeiten können?

Das hängt vom Modell ab. Die vom Hersteller angegebene maximale Länge des HS-Q beträgt 6.500 mm; der HS-K und der HS-T sind für Längen bis zu 12.000 mm ausgelegt; der HS-TA deckt je nach Konfiguration einen Bereich von etwa 6.500 bis 12.000 mm ab.

 Warum wird die Laserleistung nicht bei jedem Modell angegeben?

Die öffentlichen Kategorieseiten für HS-M und HS-Q enthalten keine bestätigten Leistungsangaben. Anstatt einen Wert zu schätzen, empfehlen wir, diesen direkt im Rahmen einer Angebotsanfrage anzufordern – die Leistungsanforderungen richten sich in der Regel nach der Wandstärke und dem Material und sind keine festen Spezifikationen pro Modell.

 Wie viel kostet ein Laser-Rohrschneider?

Die Preise sind konfigurationsabhängig und werden nicht öffentlich ausgewiesen. Ein verbindliches Angebot wird auf der Grundlage der Laserleistung, des Rohrdurchmesserbereichs, der Länge, des Automatisierungsgrades, der Kernkomponenten und des Zielmarktes erstellt.

 Sind diese Geräte CE- und FDA-zertifiziert?

HAISINN gibt auf seiner Website an, dass das Unternehmen die CE- und FDA-Vorschriften einhält. Zertifikatsnummern, ausstellende Stellen und modellspezifische Geltungsbereiche werden nicht öffentlich bekannt gegeben. Daher sollte die Zertifizierung für eine bestimmte Konfiguration vor dem Kauf anhand der Dokumentation für genau diese Maschine überprüft werden.

 Welche Gewährleistung gilt?

Die veröffentlichten Garantiebedingungen sind auf der Website von HAISINN nicht durchgängig einheitlich – die Garantiezeiträume variieren je nach Seite und Komponentenkategorie. Betrachten Sie die Garantiedauer als unbestätigt, bis sie in Ihrem modellspezifischen Angebot und Kaufvertrag festgehalten ist.

 Welche Sicherheitsnormen gelten für Laserrohrschneidanlagen?

Die Norm ISO 11553-1:2020 regelt die Lasersicherheitsanforderungen für Laserbearbeitungsmaschinen im Allgemeinen, während die Norm IEC 60825-1:2014 die Klassifizierung von Laserprodukten und die vom Hersteller bereitgestellten Sicherheitsinformationen behandelt. Keine der beiden Normen bestätigt, dass ein bestimmtes HAISINN-Modell entsprechend geprüft wurde – hierfür ist die maschinenspezifische Dokumentation erforderlich.

Wenn Sie den HS-Q mit einer für höhere Beanspruchung ausgelegten Variante wie dem HS-TA für gemischte Rohrleitungen vergleichen möchten, sollten Sie im nächsten Schritt Ihren tatsächlichen Größenbereich und Ihre Längenverteilung einem Anwendungsingenieur vorlegen – die oben veröffentlichten Tabellen helfen Ihnen lediglich dabei, eine Vorauswahl zu treffen.
